「iカウンター」は、通路の通過者をシンプルにカウント表示するシステムです。
カウンター本体と通路の両脇に取り付けるセンサーの組み合わせで、使用いたします。
大がかりな工事を必要としませんので、既設の環境にてご利用いただけます。
※屋内専用です(屋外では使用出来ません)
・使用例
例えば店舗様でお使いの場合、1日の来店者数、もしくは通過者数を数えたい場合、閉店後カウンター本体の数字を書きとめます。
翌日のカウントをスタートするにはリセットボタンを押し0にして準備を完了します。
・簡易型と標準型の違い
簡易型はシンプルに1通過1カウントします。標準型はスイッチで2通過1カウントに切り替えることが可能になっております。
(2通過1カウントは出入り口がひとつの場合、入場された方が必ずそこから退場するので、
カウンターのほうで2分の1表示するものです。)
・取付方法
標準でセンサー取付金具が付属いたします。センサーを人が通過する通路両脇、たとえばドア枠に固定いたします。
ネジどめできない環境の場合、下記サービスをご利用ください。
取付オプション センサー部ケース入り
センサー部を標準で取り付ける場合、付属の金具を使用しますが、環境によってネジどめができないお客様に
「センサー部ケース入り」のサービスを始めました。アウトレットモール、複合商業施設等に最適です。
自動ドアの枠につけるユーザー様からのお声を反映いたしました。「両面テープ」でサッシ側面に取付可能です。(サイズ:縦5.5cm×横4cm×奥行2cm) センサー部をモールに入れるサービスも継続中です。
下記『センサー部ダクト』をご覧ください。また、配線は市販の配線モールでカバーをお願いいたします。
センサー部ダクト
センサー部をポール状のダクトモールに入れ、設置を容易にいたします。
壁や床のカラーにあわせたモールを使用。壁面の素材によっては両面テープで固定可能です。
またダクトモール下部よりケーブルが出ますので、配線もすっきりします。
施工例
簡易型、標準型で使用するセンサーは上記の組み合わせのうち、短距離用、長距離用のいずれかになります。
◆選択のポイント: 通路幅約4mまででしたら、電源が1か所のみで作動可能な短距離用センサーを。
ただし3m以上の距離になりますと、センサーと反射板が正しく向かい合う為の取付精度を求められます。
通路の両脇にコンセントがあれば、比較的取り付け時の調整が容易な長距離用センサーをお奨めします。
iカウンター簡易型・標準型のパーツ 特長
検知距離4m
短距離用センサー
反射板と送受信センサーの組み合わせになっており、
送受信センサーはカウンター本体と接続します。
カウンター本体
現行モデルはバックライト付液晶に改良されており、
暗闇での視認性が向上しております。
カウンター背面にセンサーの接続コネクターを設けて
おります。
使用には家庭用コンセントがお近くに必要です。
標準型にある切換スイッチ
出入り口がひとつの場合、入店された方は
必ずそこから退店すると思います。
標準型では2通過を÷2にし、
実数表示できるよう切換スイッチを設けております。
簡易型はこれがなく1通過1カウントとなります。
2023/02/06 H (664L)
寸法図
カウンター本体と通路の両脇に取り付けるセンサーの組み合わせで、使用いたします。
大がかりな工事を必要としませんので、既設の環境にてご利用いただけます。
※屋内専用です(屋外では使用出来ません)
・使用例
例えば店舗様でお使いの場合、1日の来店者数、もしくは通過者数を数えたい場合、閉店後カウンター本体の数字を書きとめます。
翌日のカウントをスタートするにはリセットボタンを押し0にして準備を完了します。
・簡易型と標準型の違い
簡易型はシンプルに1通過1カウントします。標準型はスイッチで2通過1カウントに切り替えることが可能になっております。
(2通過1カウントは出入り口がひとつの場合、入場された方が必ずそこから退場するので、
カウンターのほうで2分の1表示するものです。)
・取付方法
標準でセンサー取付金具が付属いたします。センサーを人が通過する通路両脇、たとえばドア枠に固定いたします。
ネジどめできない環境の場合、下記サービスをご利用ください。

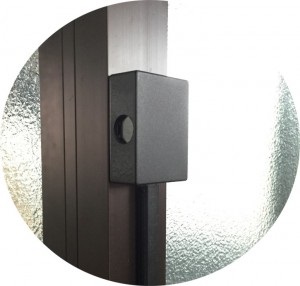

取付オプション センサー部ケース入り
センサー部を標準で取り付ける場合、付属の金具を使用しますが、環境によってネジどめができないお客様に
「センサー部ケース入り」のサービスを始めました。アウトレットモール、複合商業施設等に最適です。
自動ドアの枠につけるユーザー様からのお声を反映いたしました。「両面テープ」でサッシ側面に取付可能です。(サイズ:縦5.5cm×横4cm×奥行2cm) センサー部をモールに入れるサービスも継続中です。
下記『センサー部ダクト』をご覧ください。また、配線は市販の配線モールでカバーをお願いいたします。

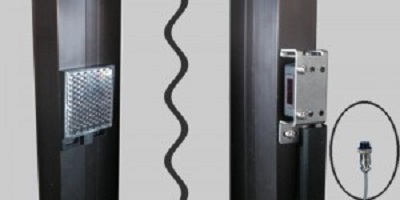

センサー部ダクト
センサー部をポール状のダクトモールに入れ、設置を容易にいたします。
壁や床のカラーにあわせたモールを使用。壁面の素材によっては両面テープで固定可能です。
またダクトモール下部よりケーブルが出ますので、配線もすっきりします。

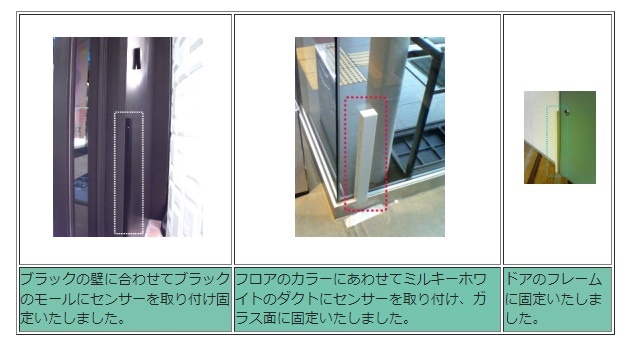

施工例
センサー

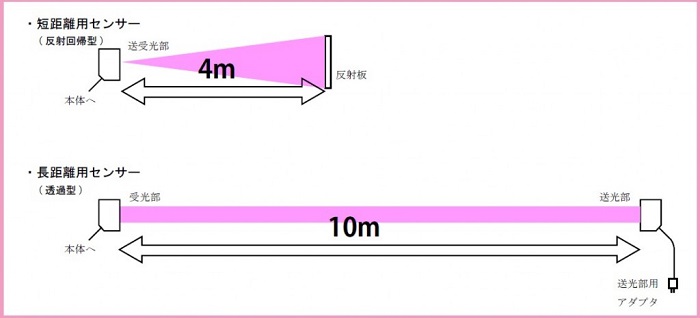

簡易型、標準型で使用するセンサーは上記の組み合わせのうち、短距離用、長距離用のいずれかになります。
◆選択のポイント: 通路幅約4mまででしたら、電源が1か所のみで作動可能な短距離用センサーを。
ただし3m以上の距離になりますと、センサーと反射板が正しく向かい合う為の取付精度を求められます。
通路の両脇にコンセントがあれば、比較的取り付け時の調整が容易な長距離用センサーをお奨めします。
iカウンター簡易型・標準型のパーツ 特長
検知距離4m
短距離用センサー
反射板と送受信センサーの組み合わせになっており、
送受信センサーはカウンター本体と接続します。

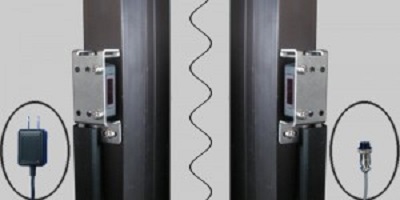

検知距離10m
長距離用センサー
送信センサーと受信センサーの組み合わせに
なっており、送信センサー側は電源供給の為、
コンセントに繋ぎます。
受信センサーはカウンター本体に接続します。
送信センサーと受信センサーの組み合わせに
なっており、送信センサー側は電源供給の為、
コンセントに繋ぎます。
受信センサーはカウンター本体に接続します。

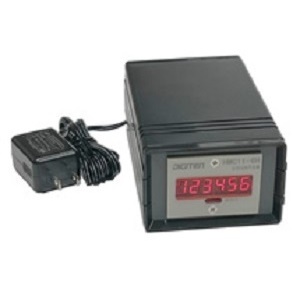

カウンター本体
現行モデルはバックライト付液晶に改良されており、
暗闇での視認性が向上しております。
カウンター背面にセンサーの接続コネクターを設けて
おります。
使用には家庭用コンセントがお近くに必要です。
標準型にある切換スイッチ
出入り口がひとつの場合、入店された方は
必ずそこから退店すると思います。
標準型では2通過を÷2にし、
実数表示できるよう切換スイッチを設けております。
簡易型はこれがなく1通過1カウントとなります。
2023/02/06 H (664L)
iカウンター 簡易型 / 標準型 | ||||
品番 | 種別 | 表示方法 | 通路幅 | 価格(税別) |
ICK-3S | 簡易型・短距離 | 1通過1カウント | 4M | ¥77,800 |
ICK-3L | 簡易型・長距離 | 1通過1カウント | 10M | |
ICH-3S | 標準型・短距離 | 1通過1カウント 2通過1カウント切替 |
4M | ¥84,500 |
ICH-3L | 標準型・長距離 | 1通過1カウント 2通過1カウント切替 |
10M |

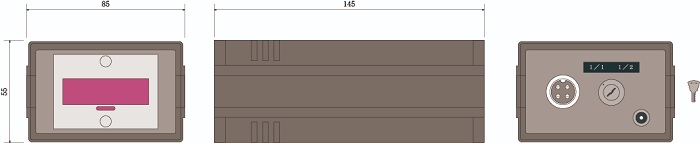

寸法図
簡易型、標準型どちらも同じ筐体です。簡易型には背面の切替スイッチはありません。
